JJF 2228-2025《耐電壓測試儀校驗儀校準規范》解讀及標準器配置方案

導讀

耐電壓試驗是電氣設備安全檢測中必不可少的項目之一，其專用設備——耐電壓測試儀的檢定方案已經較為完善，需要用到標準器——耐電壓測試儀校驗儀，而有關它的校準規范JJF 2228-2025 《耐電壓測試儀校驗儀校準規范》于2025年3月發布并實施。今天讓我們一起來了解該規范的相關內容和對應的解決方案。



1  被檢對象——耐電壓測試儀校驗儀

1.1 應用背景

耐電壓，也稱為耐壓試驗或絕緣強度試驗，是衡量電器設備或材料絕緣性能的一個重要指標。它表示在規定的條件下，電器設備的帶電部分與機殼或其他非帶電部分之間所能承受的最高電壓值，且不發生擊穿或損壞。耐電壓測試儀（以下簡稱為測試儀）是進行耐壓試驗的專用儀器，在絕大部分電子電器設備的CCC認證、UL標準、CE認證等安規認證，以及生產線測試和例行檢驗、確認檢驗中都有應用。

針對測試儀的計量檢定需求，相關的耐電壓測試儀校驗儀（以下簡稱為校驗儀）應運而生。其可用于測試儀的交（直）流輸出電壓、交（直）流輸出電流、輸出電壓的持續（保持時間）、交流輸出電壓的失真度和直流輸出電壓的紋波系數等全部或部分參數的檢定工作。

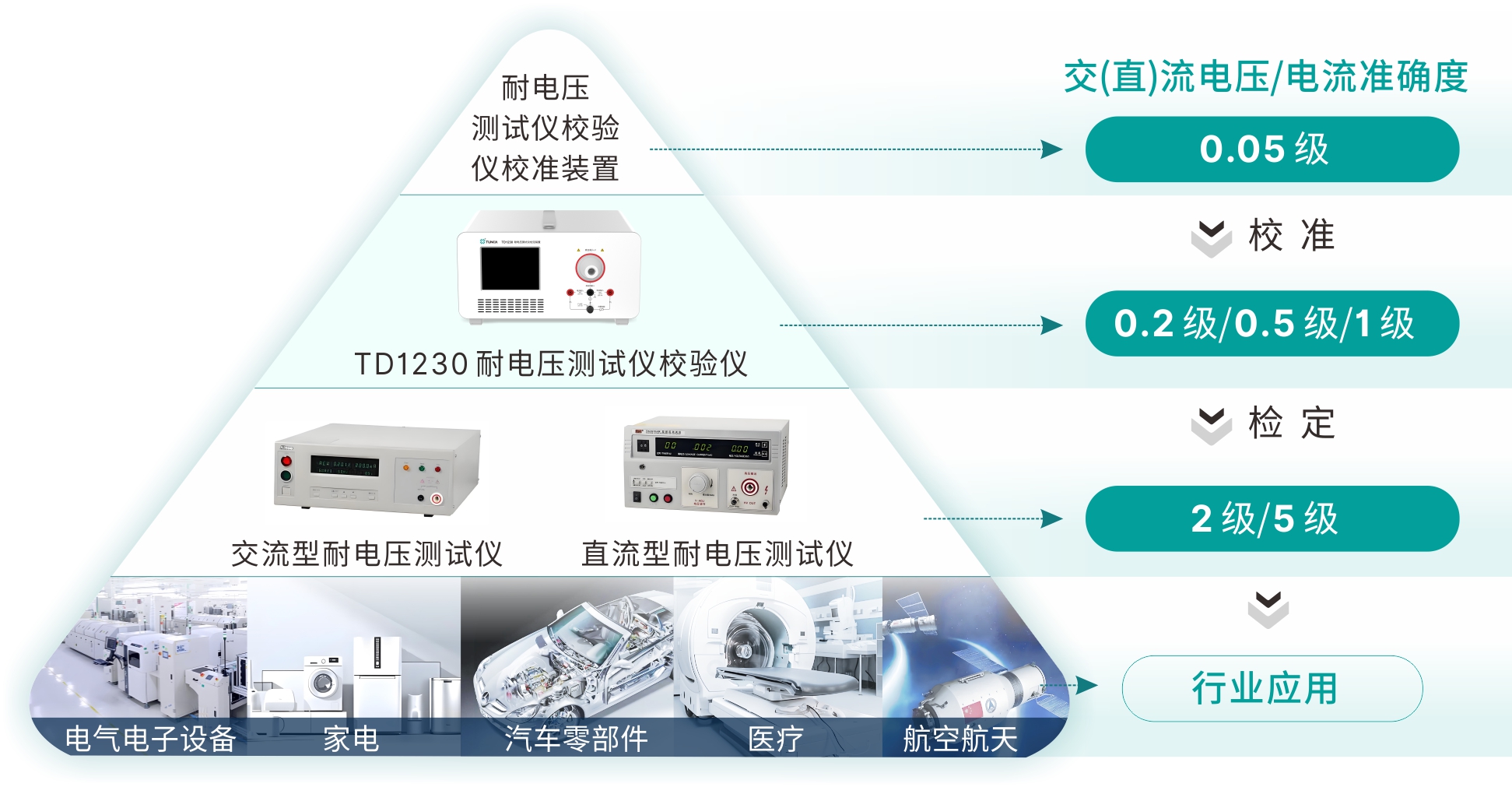

 *圖1-1 耐電壓測試與校準層級圖

1.2 工作原理

1.2.1 測試儀工作原理

測試儀根據顯示方式可分為指針式和數字式，目前常見為數字式。測試儀的工作原理可參考圖1-2：首先采用高壓源向被測設備施加試驗高壓，一般測試點選在電源輸入端與可觸及的金屬外殼（地）之間，也可選在電源輸入端與低壓輸出端之間、不同電路之間等。在施加高壓之后，在規定的時間之內（一般為1min），泄漏電流小于對應標準規定閾值，即為試驗通過。

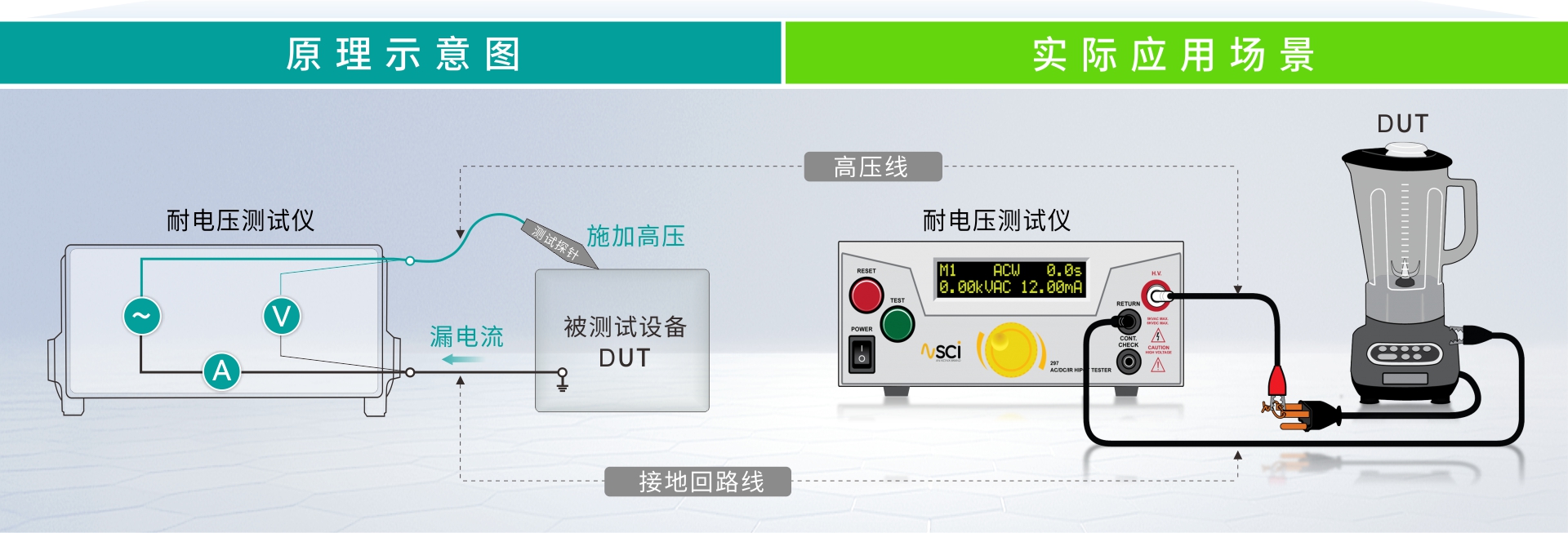

 *圖1-2 測試儀工作原理

1.2.2 校驗儀工作原理

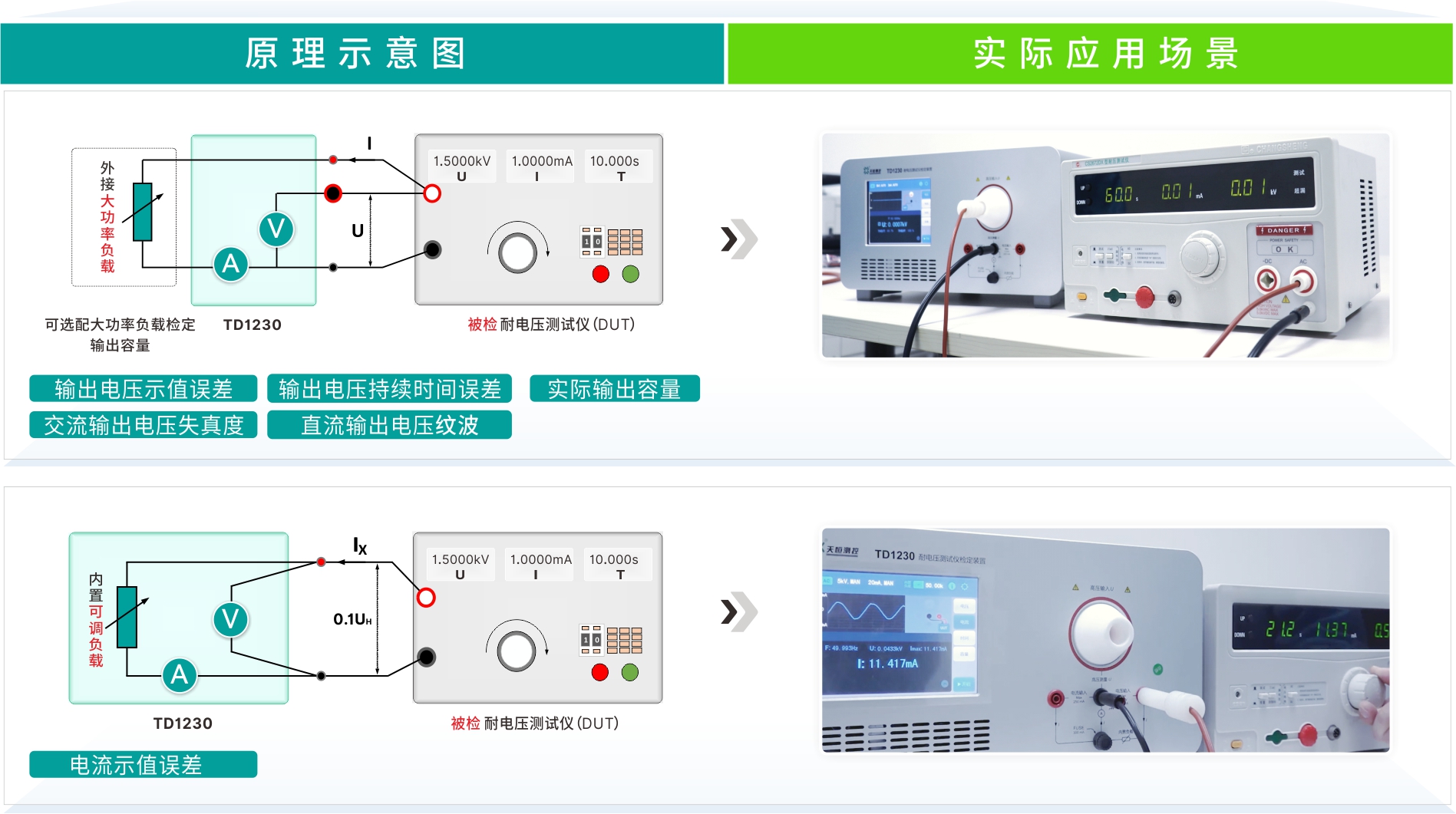

校驗儀的原理框圖可參考圖1-3，其在對測試儀進行計量檢定時，需要進行六大檢定項目，大致可以分為兩類，按照線路中有無內置可調負載區分。無內置可調負載時，校驗儀需要完成電壓、電壓持續時間、交流電壓失真度和直流電壓紋波系數的測量，且校驗儀精度應高于測試儀的輸出精度。此外，若外接大功率負載，還可以完成實際輸出容量的檢定。有內置可調負載時，校驗儀主要進行電流檢定項目，需要具有較測試儀更高精度的電流測量功能，此時直接根據檢定點調整內置可調負載。

 *圖1-3 校驗儀工作原理

1.3 主要規格

目前校驗儀普遍為交直流一體，一臺設備可適配不同類型的測試儀。不同廠家的設備在量程與準確度等方面會有部分區別，常見規格可見下表。

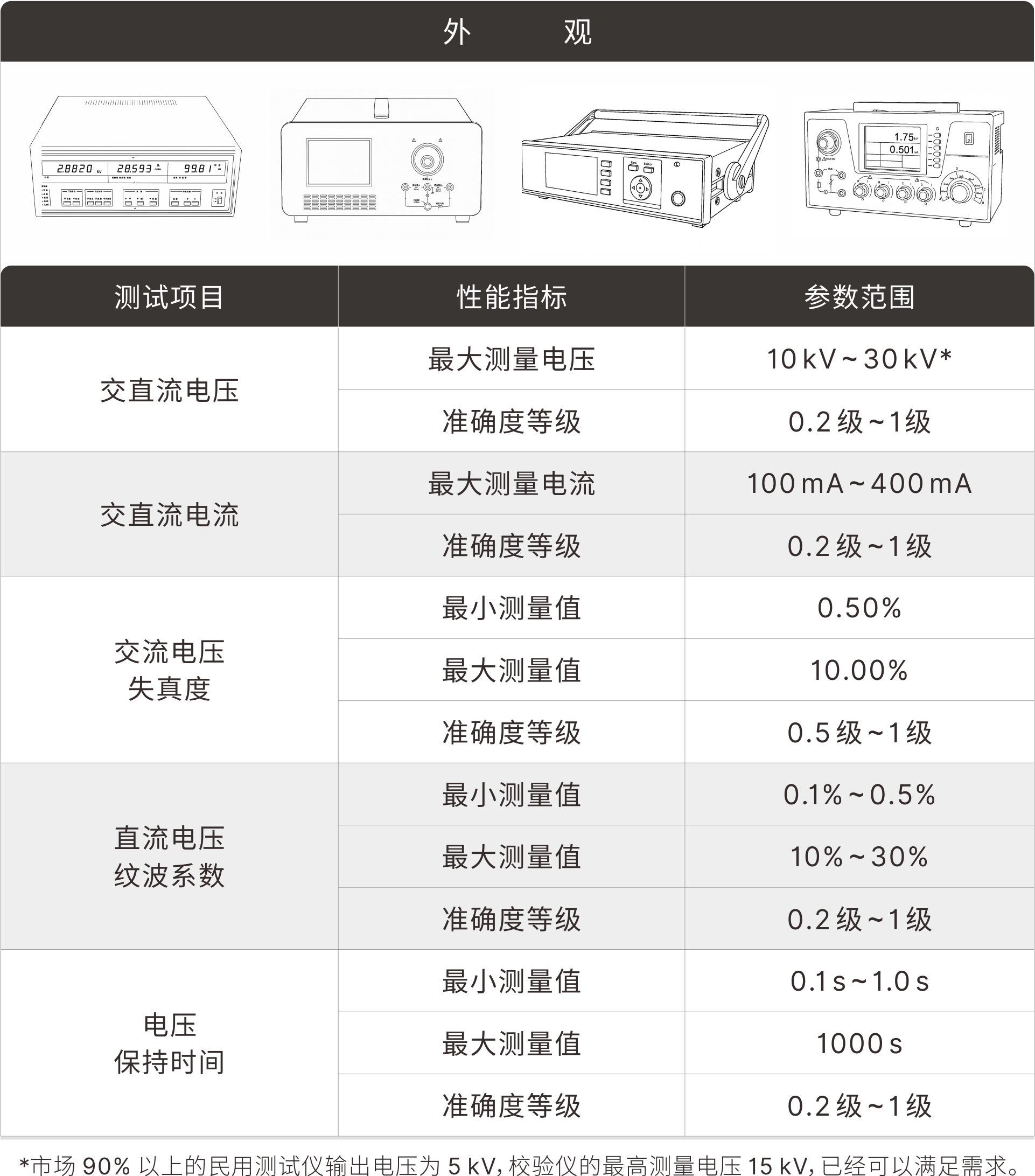

 *表1-1 常見校驗儀規格

2  校準規范解讀

2.1 耐電壓測試參數傳遞

目前，測試儀、校驗儀和校驗儀校準器這三種設備相關的測試、檢定和校準項目，已經十分完備，將他們之間的關系串聯起來，可以組成耐電壓測試參數傳遞圖（見圖2-1）。
耐電壓測試項目包括施加試驗電壓，測量泄漏電流和保持時間，完成這些項目的是測試儀，與項目相對應的，測試儀的組成包括高壓源、電流表和時間測量裝置。
為了確保測試儀符合法定要求，需要定期對其進行檢定，檢定項目包括輸出電壓、交流輸出電壓失真、直流輸出電壓紋波等。完成這些檢定項目的就是校驗儀。需要特意說明的是，校驗儀需選配大功率負載才可完成實際輸出容量這一檢定項目。
而為了判斷校驗儀的可靠性，則需要對其進行校準，校準項目包括交（直）流電壓示值誤差、交流電壓失真度示值誤差、直流電壓紋波系數示值誤差等。完成這些校準項目的是校驗儀校準器。

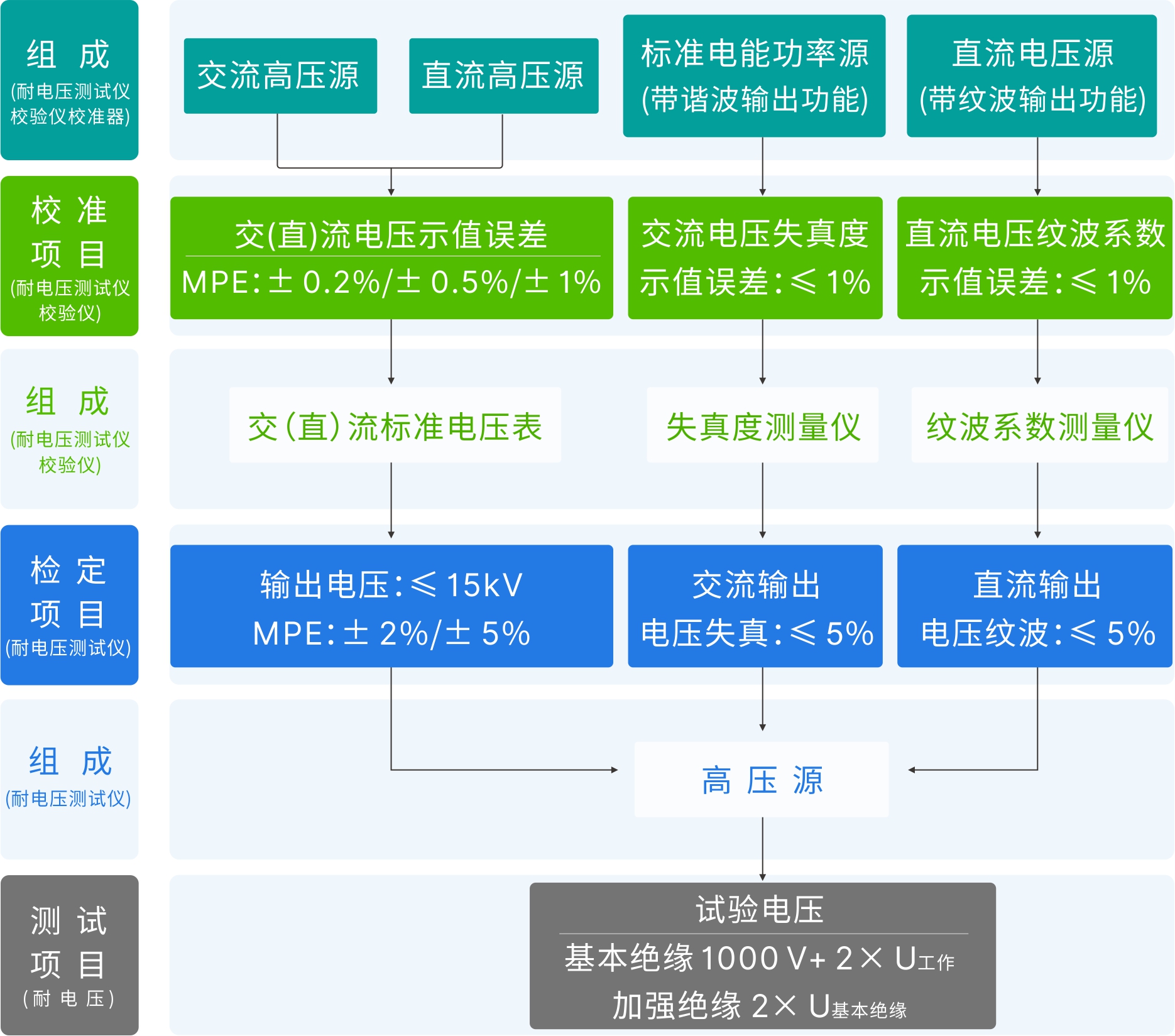

 *圖2-1 耐電壓測試——電壓參數傳遞



圖2-1-電流 時間.jpg

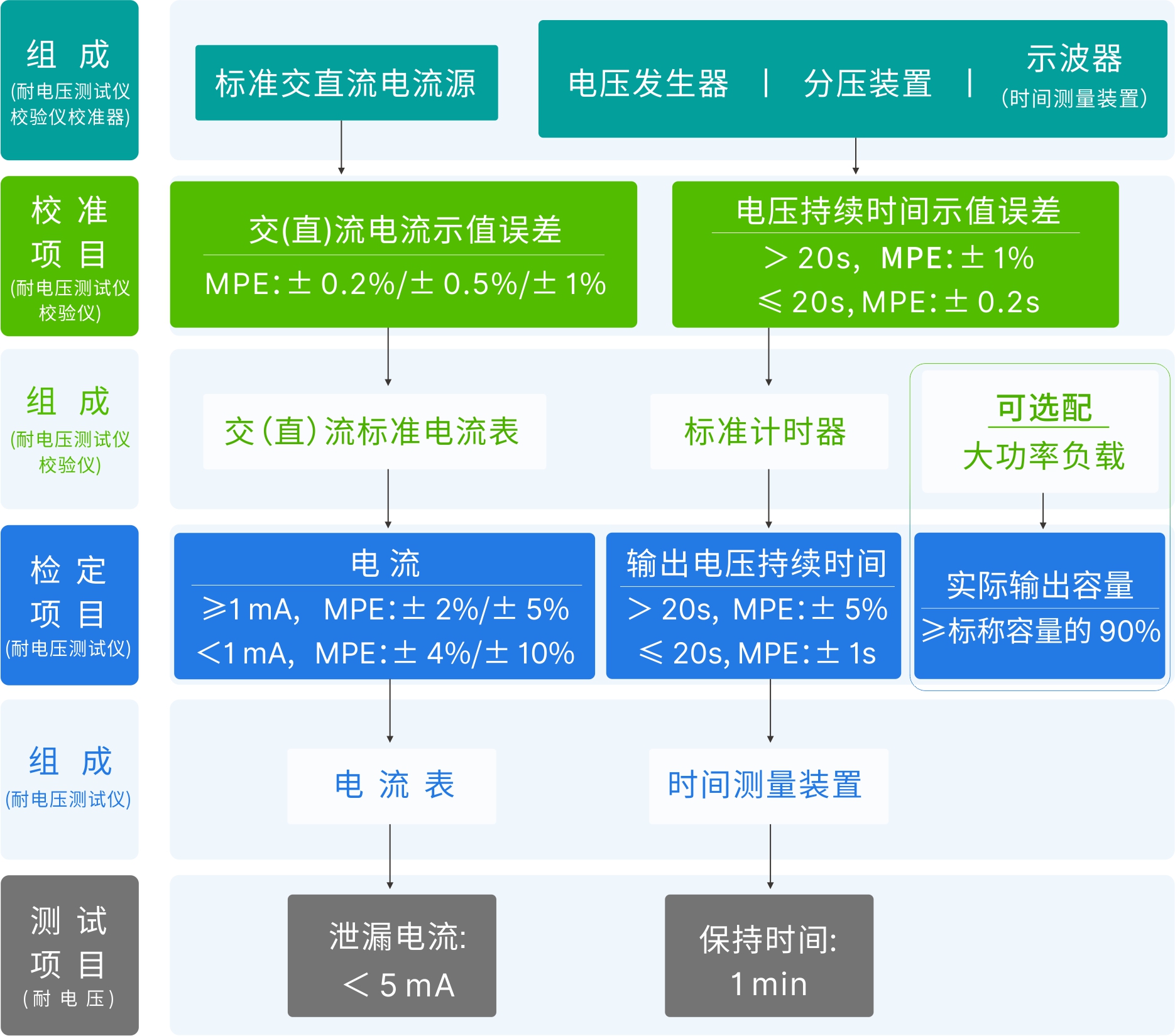

 *圖2-1 耐電壓測試——電流/時間參數傳遞

2.2 標準體系

校驗儀產品標準體系如下表所示，由表可知，目前校驗儀產品標準正逐步系統化，新發布的JJF 2228-2025已于2025年3月27日正式實施。

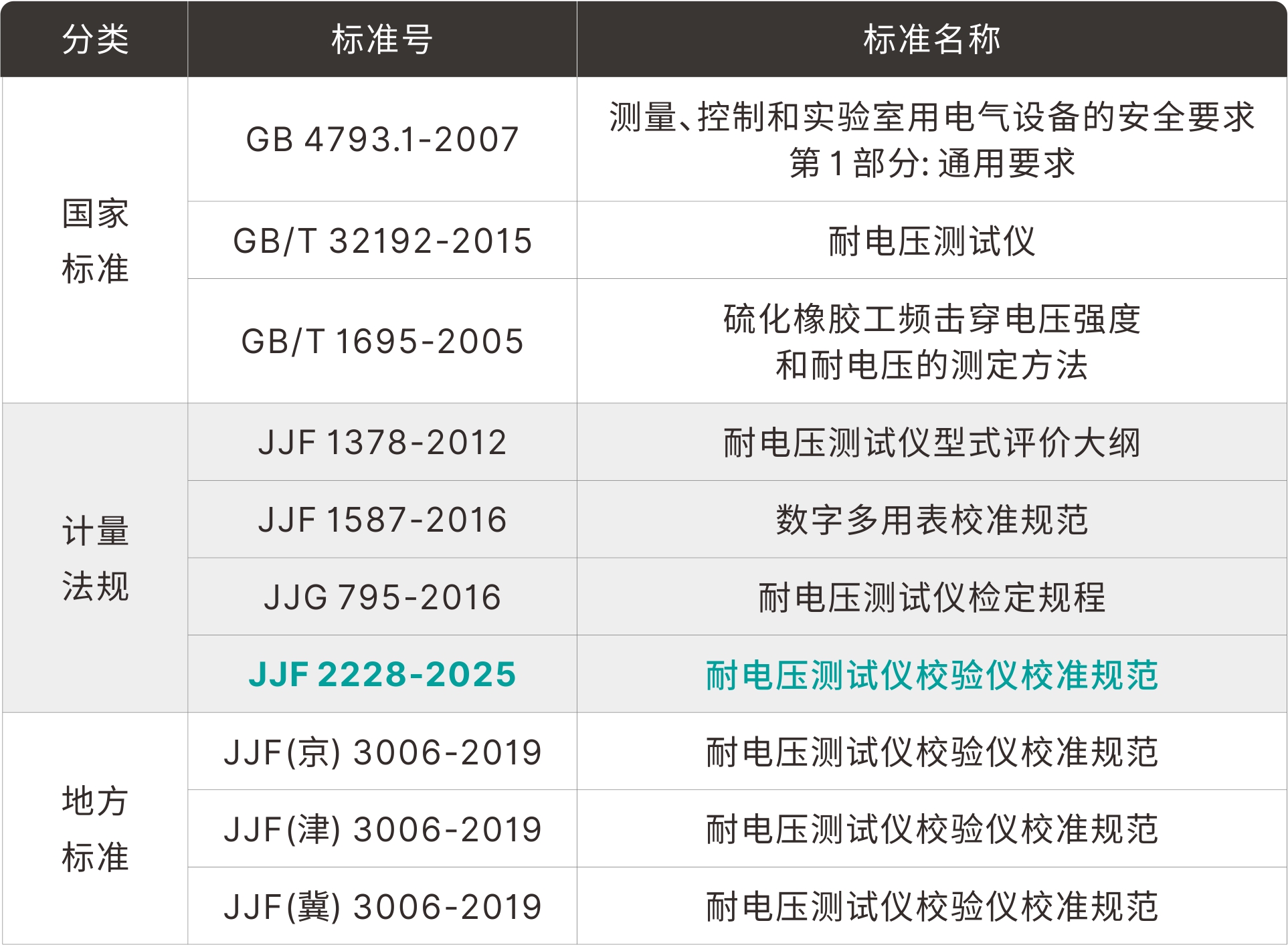

 *表2-1 校驗儀產品標準體系



2.3 JJF 2228-2025簡介

JJF 2228-2025《耐電壓測試儀校驗儀校準規范》是國內首次頒布的耐電壓測試儀校驗儀校準規范，主要針對具有交直流電壓、交直流電流、電壓持續時間、交流電壓失真度、直流電壓紋波系數等全部或部分測量功能的校驗儀。下表簡要介紹JJF 2228-2025的基本要求。

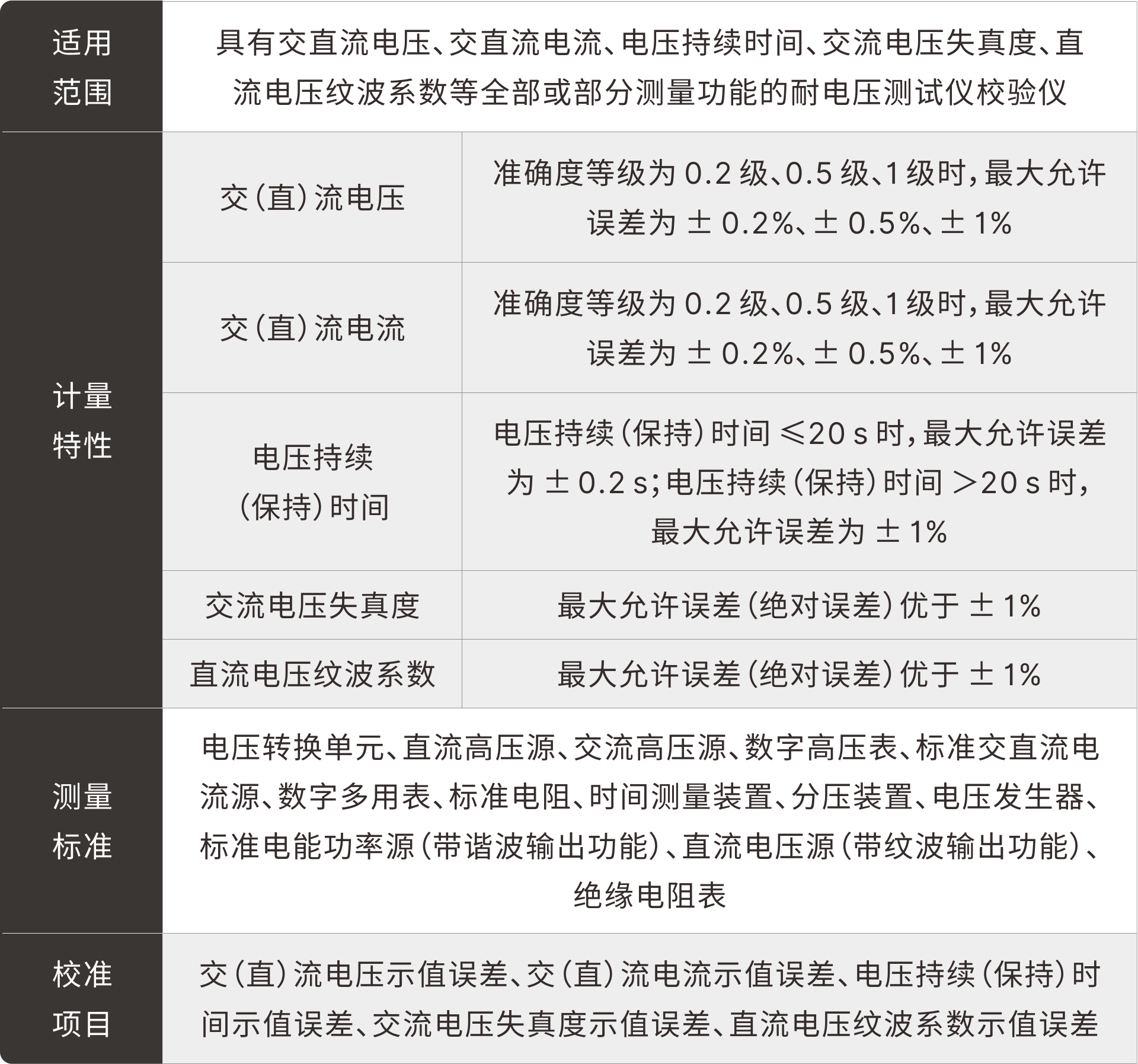

 *表2-2 JJF 2228-2025基本要求

2.4 校準用標準器

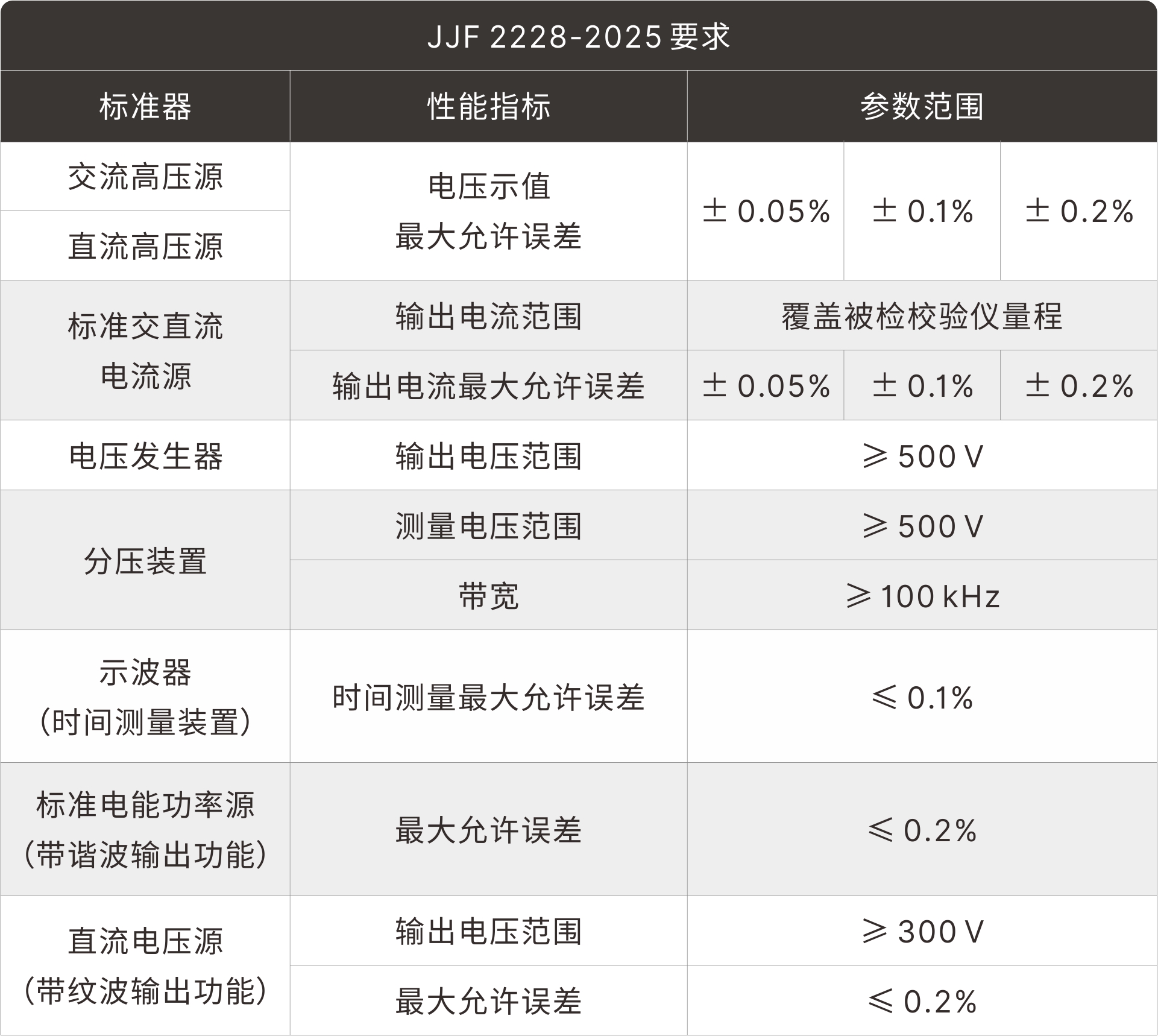

 *表2-3 校準用標準器要求

3 天恒校準方案

根據JJF 2228-2025《耐電壓測試儀校驗儀校準規范》的各項要求，天恒測控提供一套完整的校驗儀校準方案，內置交（直）流高壓輸出模塊，電壓最高可至20kV，交流頻率范圍為45Hz~65Hz，完全滿足市面上絕大部分校驗儀的量程需求。除此以外還內置交（直）流電流輸出模塊、紋波輸出模塊、諧波信號發生器模塊、電壓持續（保持）時間設置，一臺設備可完成JJF 2228-2025所規定的所有計量校準項目，且0.05級的精度可以滿足最高等級校驗儀的校準需求，是一款功能全面、精準可靠的校驗儀校準裝置。

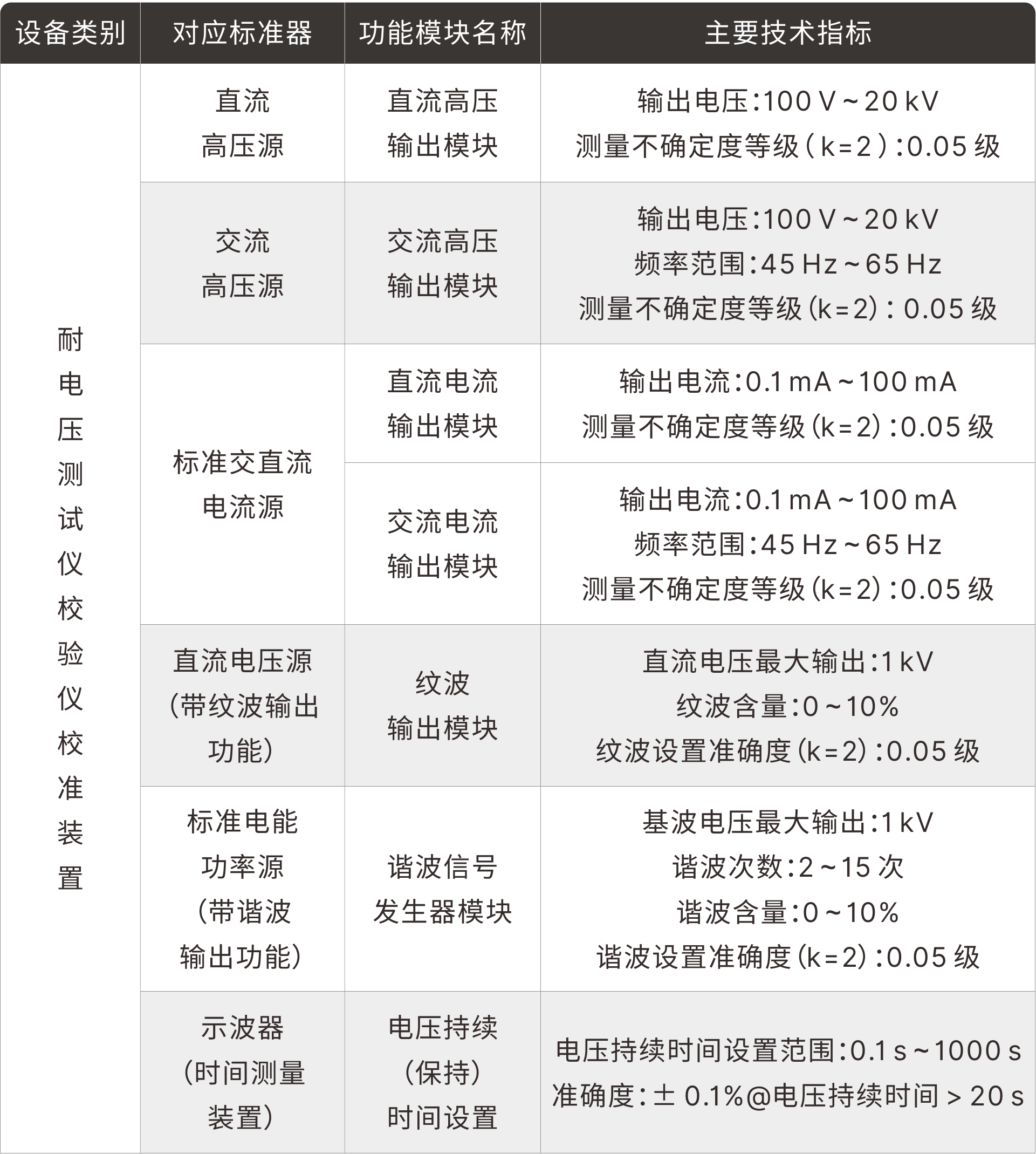

 *表3-1 耐電壓測試儀校驗儀校準方案
